В холодную пору и в зимнее время боковые зеркала нередко покрываются льдом и конденсатом. Чтобы сохранить хорошую видимость, водителю приходится их постоянно протирать. На сегодняшний день некоторые производители автомобилей устанавливают зеркала с обогревом, которые включают нагревательные элементы с автоматической функцией размораживания.

Такое удовольствие обходится намного дороже, чем установка стандартных комплектующих. Поэтому, чтобы сэкономить собственные финансы, можно установить обогрев зеркал своими руками.

Чистое зеркало поможет сохранить видимость зимой

Установить обогреватели могут не только обученные механики. Автоэнтузиасты также в состоянии справиться с поставленной задачей, если они внимательно изучат информацию и будут следовать инструкциям.

Содержание

Преимущества подогрева

Основные боковые зеркала содержат единственный элемент в защитном корпусе, который настраивается под водителя. Некоторые производители автомобилей предоставляют дополнительные возможности, чтобы сделать их проще в использовании. Одной из таких функций является добавление источника тепла к боковым отражателям. Это идеальный вариант для тех водителей, которые живут в холодных регионах, и для тех, у кого нет гаража для размещения своего автомобиля во время снежной погоды. Нагретый элемент повышает температуру, растапливая при этом снег, влагу, конденсат. Это означает, что водителю не нужно тратить время на то, чтобы очистить комплектующие и повысить обозрение.

На автомобилях, которые имеют боковые зеркала с подогревом в качестве стандартного оборудования, в большинстве имеется отдельная кнопка обогрева стороны водителя. Если такого пульта управления нет, водитель поворачивает деталь всякий раз, когда он поворачивает обогреватель автозеркал.

Для установки обогрева зеркала нужно снимать

Виды подогрева

Подогрев бывает нескольких видов:

  • с нагревателем на проволочной основе;
  • с нагревателем на основе печатных проводников;
  • с плёночным подогревателем.

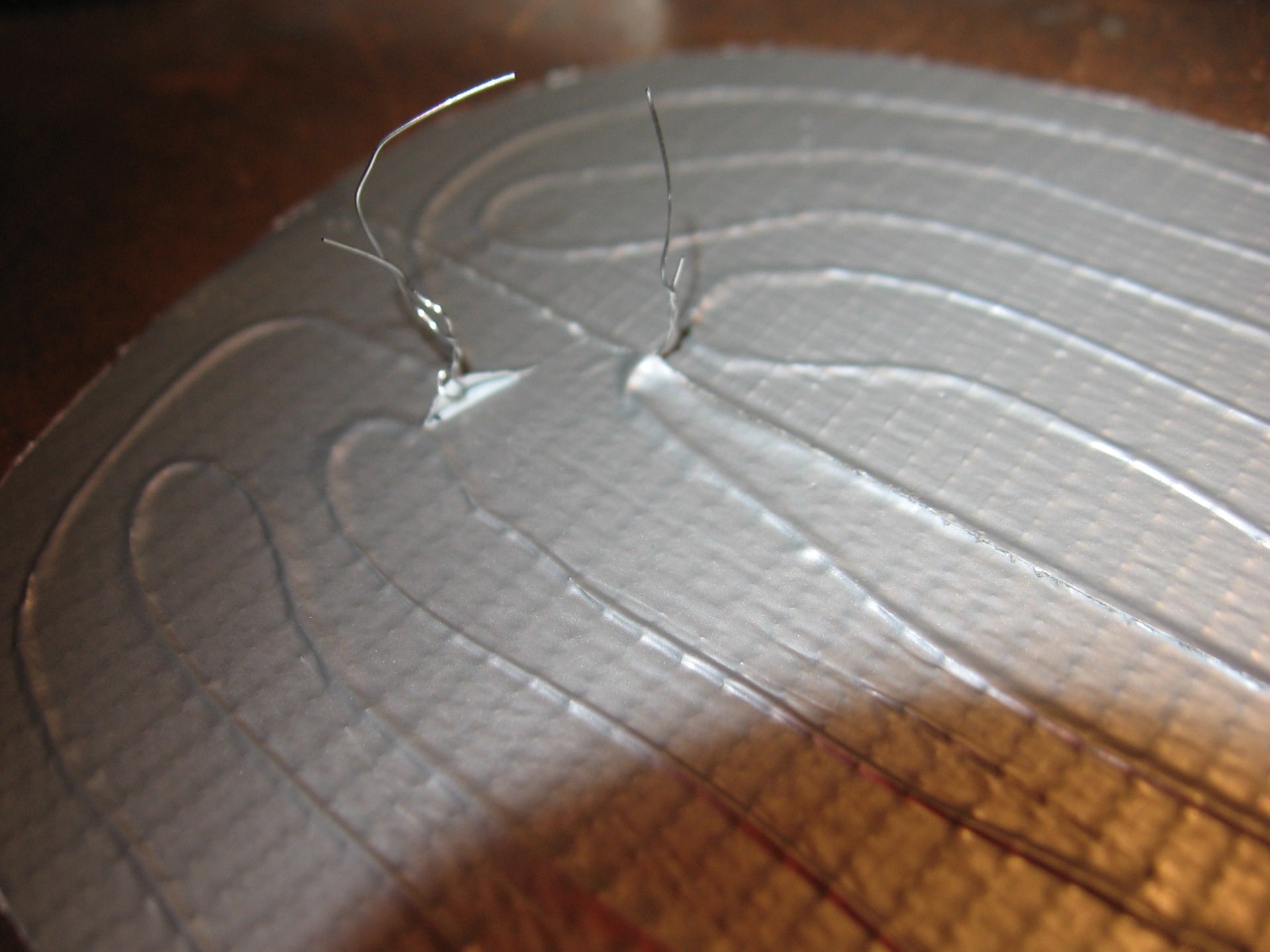

Нагреватель на проволочной основе

Простейший тип нагревателя изготовлен из проволоки, которая намотана на основание либо запрессовывается между двумя полосами изолирующего материала. Его крепят к обратной стороне отражателя с помощью липкой ленты, клея или механических зажимов. Однако такой нагреватель из-за воздушных зазоров и промежуточных слоёв между стеклом и нагревателем характеризуется низким КПД.

Нагреватель на основе печатных проводников

Такой нагреватель представляет собой плоский слой, который изготовлен посредством трафаретной печати проводящими пастами. Между двумя слоями термостойкого полимера заключены печатные проводники. Сам нагреватель фиксируется с задней стороны зеркала посредством клея или липкой ленты.

Нагреватель на основе печатных проводников

Другой тип этого вида нагревателя представляет собой изолирующую ленту, на которой поверху сформированы печатные проводники. Однако наличие промежуточных слоёв так же, как и в первом варианте, приводит к снижению быстроты нагрева.

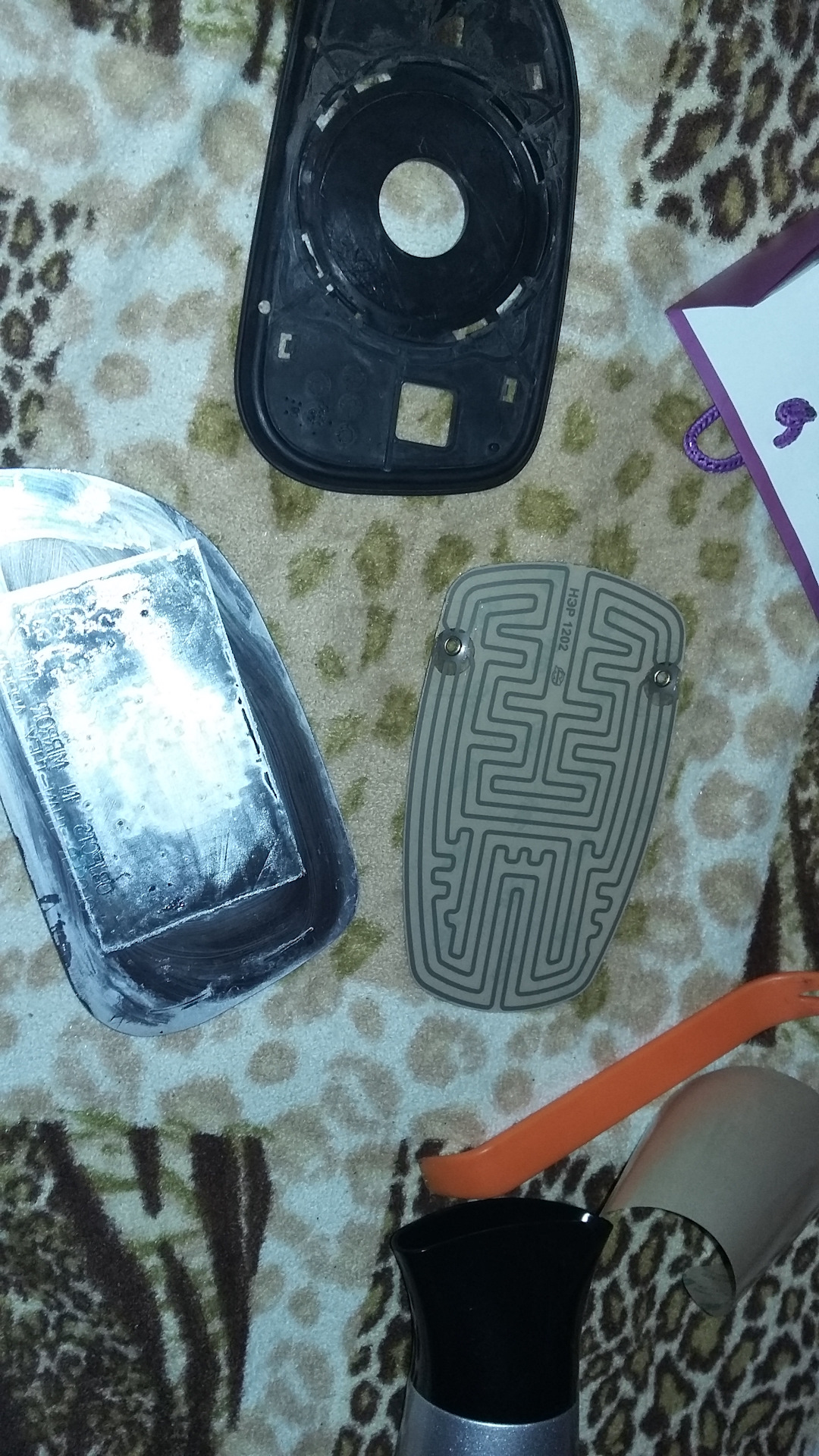

Плёночный нагреватель

Подогрев зеркал на основании плёночного резистивного элемента является самым надёжным. Он представляет собой проводящий ток слой, который устанавливается на стекло отражателя с помощью двусторонней клеящей ленты. Такой материал позволяет равномерно распределять тепло по всей площади зеркального элемента. Для включения подогрева используется отдельная кнопка или кнопка обогрева зеркал заднего вида.

Плёночный нагреватель

Проверить наличие

Перед тем как установить обогрев боковых зеркал, убедитесь, что в вашем автомобиле не установлена такая функция. Проверить это можно:

  • наличием кнопки обогрева;
  • включив автомобиль и через минуту-другую потрогав зеркало. Если оно тёплое, обогрев уже установлен;
  • проверив наличие проводов и элементов нагревания в корпусе.

Обогрев боковых зеркал можно соединить с обогревом заднего стекла. Чтобы сориентироваться, что к чему подключать, подойдёт наглядная схема обогрева зеркала.

На видео — проверка самоделки:

Способы решить проблему

Существует несколько способов сделать обогрев зеркал заднего вида:

  • купить автозеркала с подогревом и установить их;
  • использовать нагревательные элементы.

Готовые комплектующие

Боковые зеркала с подогревом являются отличным послепродажным дополнением к любому автомобилю. Ведь известно, что обогрев зеркал заднего вида предотвратит запотевание, что позволит увеличить видимость. Они могут быть установлены довольно легко даже новичками.

Шаг 1. Найдите блок реле

Откройте капот автомобиля и найдите чёрный ящик. Откройте коробку, чтобы найти несколько реле. На коробке будет отмечено, какое реле для чего предназначено. Найдите реле для зеркал и снимите его. Замените реле, которое было вместе с зеркальным элементом. Подключите провода по мере необходимости, закройте капот.

Шаг 2. Удалите старые зеркала

Откройте обе передние двери и найдите винты, удерживающие их на месте. Открутите их, а затем снимите карту. Найдите крепления для зеркал заднего вида и открутите винты. Затем снимите старые комплектующие, отсоедините провода.

Разборка бокового автозеркала

Шаг 3. Установите готовые комплектующие

Подключите провода к соответствующим проводам на боковых отражателях с подогревом. Установите их и замените внутреннюю крышку.

Установка

Чтобы сделать обогрев боковых зеркал своими руками, придётся сделать немного больше, чем в случае с установкой готовых комплектующих.

На видео процесс установки:

Необходимый инструмент:

  • проводка;
  • разъёмы проводов;
  • изоляционная лента или термоусадка;
  • кабельные стяжки различных размеров;
  • обычное 4-контактное реле на 30 А;
  • электрические клеммы и/или штекеры;
  • крестообразная отвёртка;
  • розетки 10 и 12 мм;
  • жёсткая проволока;
  • устройство для зачистки проводов;
  • паяльник;
  • фен (для просушивания зеркального элемента и пластика).

Ход работы

Всю работу можно поделить на 2 этапа:

  • сборка;
  • установка.

Сборка

Сборка нагревательного элемента формируется новым содержанием колодки-выключателя, которая показана на схеме обогрева зеркал.

Этапы установки

1. Снятие карты двери.

Для того чтобы снять карту двери, выкрутите все винты в торце карты, в ручке и винты крепления динамиков. После этого снимите ручку, открутите спрятанные за ней винты. Дальше со стороны зеркала начинайте снимать карту.

2. Удаление зеркала.

Удалите боковые зеркала в сложенном положении. Для этого нужно выкрутить саморезы, которые крепят его к двери.

Разъедините провода. Далее, отсоедините зеркальный элемент, потянув за его нижнюю часть. Само зеркало прикреплено к пластиковому каркасу, которое нужно отсоединить с помощью фена.

После этого нагревательный элемент нужно приложить к пластику и вырезать соответствующие отверстия под контакты. Дальше снимите защитный слой и приклейте нагревательный элемент к зеркалу, а потом к пластику.

Сначала нужно протянуть провода через корпус бокового зеркала, обжимая и подключая контакты. После этого нужно установить на место зеркальный элемент. Дальше проводим установку конструкции на свою поворотную платформу.

Подогрев боковых зеркал идеально подойдёт для водителей, которые живут в холодном климате и которым часто приходится тратить время на выскабливание льда или снятие влаги со стекла. Нагревательные катушки автоматически очищают поверхность, так что водители могут ясно видеть заднюю часть дороге. Поскольку цена на готовые боковые зеркала с подогревом довольно высока, многие умельцы сами устанавливают подогрев. Имея необходимый инструмент, это возможно сделать в домашних условиях самостоятельно. А вы уже установили обогрев зеркал заднего вида?
